I. Quvurlarni lazer bilan kesish uskunasiga umumiy nuqtai

CypWizard Tekla va TubesT o'rtasida ko'prik plagini bo'lib xizmat qiladi, hozirda Tekla versiyalarini qo'llab-quvvatlaydi: 19.0, 21.0, 21.1, 2020, 2022, 2023 va 2024.

Ushbu plagin Tekla modellaridagi qismlarni tasniflaydi, ularni belgilangan formatlarga aylantiradi va TubesT dasturiga import qiladi. Qo'llab-quvvatlanadigan konvertatsiya formatlari ustuvorlik tartibida keltirilgan

T2T (afzal)

X2T (ikkinchi darajali)

IFC (orqa variant)

Eslatma: Ko'k rangdagi yorliqli kursiv matnlar parametrlar haqida batafsil tushuntirishlar va foydalanish ko'rsatmalariga olib keladigan bosiladigan o'quv havolalari.

II. O'rnatish uchun qo'llanma

Yuklab oling

Siz CypWizard o'rnatish paketini TubesTning rasmiy veb-saytidagi dasturiy ta'minotni yuklab olish sahifasidan bepul yuklab olishingiz mumkin.

Shu bilan bir qatorda, yuklab olish uchun bu yerdagi havolani bosing.CypWizard.exe

O'rnatish bosqichlari

O'rnatishdan oldin Tekla-ni yoping.

“CypWizard.exe” faylini-ikki marta bosing.

Ko'rsatilgandek keyingi bosqichlarni bajaring.

III.Ishga tushirish tartibi

Tekla tuzilmalarini ishga tushiring.

Plaginni ishga tushirish uchun -ish stoli belgisini ikki marta bosing.

Qism tanlash.

Ikki eksport usuli mavjud:

1. Jadvalni eksport qilish (paketni qayta ishlash):"Jadvalni tahrirlash" → Yig'ma/qism raqami va raqamini qo'shish tugmasini bosing.

2. To'g'ridan-to'g'ri tanlash:Tekla ko'rish oynasida qismlarni grafik tarzda tanlang.

Eksport konfiguratsiyasi.

1. Payvand chokining eritish holati:

Variant belgilansa, tizim avtomatik ravishda modeldagi payvandlash aloqalarini o'z ichiga olgan t2t{1}}formatli fayllarni aniqlaydi.

TubesT-V1.47 va undan keyingi versiyalarida ikki-tomonlama belgilash yoʻllari yaratilishi mumkin.

Agar komponentda buklangan nur qismlari bo'lsa, markirovka asboblar yo'llarini yaratib bo'lmaydi.

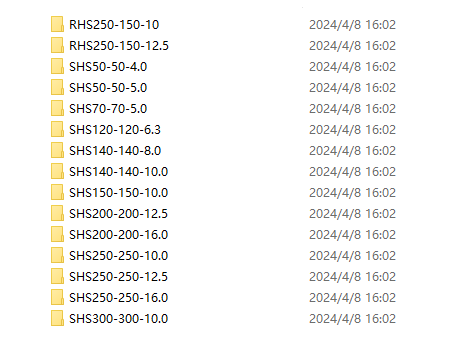

2. Profil nomi bo‘yicha qismlarni tasniflang: Tanlangandan so'ng, turli bo'limlar avtomatik ravishda alohida papkalarga joylashtiriladi.

3. Fayl nomi: Misol sifatida qism raqamini tanlashni oling.

Qismni import qilish.

TubesT da funksiyadan foydalaning>belgilangan papkadan.

Bitta operatsiyada bir nechta papkadan fayllarni ommaviy import qilish uchun texnik hujjatlarga qarang<Excel elektron jadvallari orqali qismlarni paketlarda import qilish>batafsil protseduralar uchun.

Qismni tahrirlash

Import qilingan qismlar uchunT2T formati, ikkilamchi tahrirlash va o'zgartirishlar qismlar ro'yxatidagi qalam belgisini bosish orqali amalga oshirilishi mumkin. kabi formatlarX2TvaIFChozirda tahrirlash funksiyasini qo‘llab-quvvatlamaydi.

MASLAHATLAR:

Agar ko'rsatilgan formatlardagi eksport qilinadigan qismlar sizning talablaringizga javob bermasa, LCH bo'limlari va to'rtburchaklar quvurlar qo'shimcha ravishda tahrirlanadigan NC1 formatiga eksport qilishni qo'llab-quvvatlaydi.

Operatsion protseduralar uchun o'quv qo'llanmasiga qarang:nc1 formatidagi qismlarni qanday eksport qilish mumkin inTekla.

IV. Umumiy foydalanish muammolari

1. Nima uchun x2t va ifc formatlari eksport qilinadi? Ular t2t dan qanday farq qiladi?

2. Nima uchun plagin yangi Tekla versiyasini o'rnatgandan so'ng mos kelmaydi?

① Versiya mosligini tekshiring

→ Tekla versiyangiz plagin tomonidan rasman qo‘llab-quvvatlanishini tasdiqlang (mos versiyalar uchun 1-bo‘limga qarang).

② Yangilangan plaginni qayta oʻrnating:

→ Tekla-ni yangilagandan so'ng, so'nggi exe o'rnatuvchisi to'g'ri o'rnatilishini ta'minlash uchun CypWizard plaginini qayta o'rnating.

③ Ketma-ketlik protokolini ishga tushirish:

→ Plaginni faollashtirishdan oldin har doim Tekla-ni oching. Tekla faol bo'lmaganda plaginni ishga tushirib bo'lmaydi.

3. Plagin qismini eksport qilishda nima uchun "Bir yoki bir nechta xatolik yuz berdi"?

4. Import haqida ogohlantirish: "Payvand chokini tayyorlash" xususiyatining yo'qolishi" - bu nimani anglatadi?

Payvand chokini tayyorlashixtisoslashgan hisoblanadikesish operatsiya texnikasiTeklada, bo'g'inlarni payvandlash uchun qirrali qirralarni yaratish uchun foydalaniladi.

Qismlarni eksport qilish uchun to'g'ridan-to'g'ri Tekla ning yuqori versiyalaridan (21.1 va undan yuqori) foydalanish tavsiya etiladi.

▼ Versiya cheklovlari:

▼ Ogohlantirishlar (CypWizard v1.61+ dan):
